在各种地方都被使用的那贺过滤器

高効率地下水取水
  • 地下水一般具有水质好,水温变化小,取水时无需大规模蓄水和供水设备等特征。
  • 因此可以广泛用于生活用水,工业用水和农业用水等诸多领域。
  • 我们凭借独有的技术生产出的缠丝型过滤器,让高效的水井设计变为现实。
  • 那贺集团从内置过滤器的技术及多年的经验出发,研发出了在地下水取水领域得到广泛运用的那贺型集水井技术。
  • 这项技术大幅增加了大口井・渗渠的取水量,另外,这项技术也能通过对原有水井的改造,恢复原有取水量。
  • 深井用过滤器的开孔率可根据地层特点自由设计,通过使用高开孔率高强度的环形骨架过滤器,可实现高效稳定的凿井工程施工。

Scroll

关于用于取水的地点

WHERE TO USE

点击以查看详细信息

深井

深井

汲取深层承压地下水的设施。

detail

大口井

大口井

汲取浅层无压地下水的设施。

detail

大口井

大口井

汲取浅层无压地下水的设施。

detail

集水埋渠

集水埋渠

江河伏流水取水设施。适用于大量取水。

detail

表流水取水

表流水取水

进行地表水的取水。

detail

HiSIS

HiSIS

我们运用“那贺过滤器”这一核心技术开发了划时代的海水取水系统

detail

地下水排水

地下水排水

针对由挡土墙,构筑物造成的地下水隔断现象,在施工现场采取地下水排水措施。

detail

PRODUCTS

关于产品

  • 全部
  • 深井
  • 大口井
  • 集水埋渠
  • 表流水取水
  • HiSIS
  • 地下水排水
  • 深井

    汲取深层承压地下水的设施。

    detail

  • 大口井

    汲取浅层无压地下水的设施。

    detail

  • 集水埋渠

    江河伏流水取水设施。适用于大量取水。

    detail

  • 表流水取水

    进行地表水的取水。

    detail

  • HiSIS

    我们运用“那贺过滤器”这一核心技术开发了划时代的海水取水系统

    detail

  • 地下水排水

    针对由挡土墙,构筑物造成的地下水隔断现象,在施工现场采取地下水排水措施。

    detail

深井

深井用取水过滤器共有四种类型,可用于不同的用途
其中“环形骨架过滤器”在开孔率和强度方面获得了客户的高度信赖

  • 高开孔率!

    那贺过滤器开口率高,所以过滤器不容易被堵塞,比条缝式过滤器高约10倍的取水效率。根据含水层的特征,过滤器的缝隙宽度可实现自由设计,能应对广泛的市场需求。

  • 高强度!

    高强度的构造,使那贺过滤器具备地下抗压力,抗震能力强,不易生锈等特点。

  • 控砂技术

    取水的同时可控制过滤器周围的砂层不移动的 “控砂技术”,保障了不堵塞的稳定取水。

  • 種類
  • 环形骨架过滤器
  • 缠丝过滤器
  • 加开孔管过滤器
  • 环形骨架过滤器
    (骨架加固型缠丝过滤器)

    采取了双层结构的缠丝过滤器,在保证强度的基础上实现了高开孔率。

    detail

  • 缠丝过滤器
    (V字型缠丝过滤器)

    V字型开孔的过滤器,高开孔率使其不易堵塞。

    detail

  • 加开孔管过滤器
    (圆孔管缠丝过滤器)

    嵌入了开孔管的缠丝过滤器。内侧的骨架管使过滤器具备高强度。

    detail

环形骨架过滤器
(骨架加固型缠丝过滤器)

  • ●采用双层结构,在保证强度的基础上实现了高开孔率
  • ●供水面积大,性能高
  • ●具备与开孔管过滤器同等及以上的外压承载强度
  • ●V字型开孔,不易堵塞
  • ●结构牢固,便于加工和清洗

  • ● 性能评估

  • ● 结构及成品效果

  • ● 堵塞

缠丝过滤器
(V型缝槽缠丝过滤器)

  • ●V字型开孔,开孔率高不易堵塞。
  • ●可根据需求进行设计。
  • ●高开孔率实现高效集水。
  • ●便于加工和清洗。

  • ● 性能评估

  • ● 结构及成品效果

  • ● 堵塞

加开孔管过滤器
(圆孔管缠丝过滤器)

  • ●具备开孔管的外压承载强度。
  • ●过滤器表面为V字型开孔结构,不易堵塞。
  • ●通过内侧的骨架管实现高强度。

  • ● 性能评估

  • ● 结构及成品效果

  • ● 堵塞

大口井

根据含水层特征做出的最佳设计,以强度高和寿命长的优势确可保证稳定的地下水取水。

  • POINT1

    从含水层全层中取水

  • POINT2

    从含水层全层中取水

  • POINT3

    开孔率高,集水面积极广

  • POINT4

    结构牢固,抗震性好

  • POINT5

    集水流速缓慢,可实现长期稳定的取水

  • 全部
  • 环形骨架井壁
    过滤器
  • 环形骨架放射状过滤器
  • 环形骨架井壁过滤器

    枯水期也能确保稳定取水量的侧面取水式集水井

    detail

  • 环形骨架放射状过滤器

    可大幅增加放射状集水井的取水量

    detail

圆环骨架井壁

全年可从含水层全层中稳定取水。

用于浅层无压含水层(伏流水、游离水)取水。枯水期水位下降时也能稳定取水。

●从带水层全层厚取水
●相对取水量来说,水位下降小取水效率高
●可以从井内侧进行高压清洗

●开孔率可达30%~50%以上

●集水流速为 1.0cm/sec以下,非常缓慢

环形骨架放射状过滤器

通过扩大水井可取水半径来增加取水面积。

放射状过滤器可有效改造因堵塞而枯竭的古井,也可提高水井的取水效率。

浅水井半径扩大后效果
●取水量为3000~20000m3/日
●水头损失和水位下降少,高效稳定
●枯水期水位异常下降时也可从整体含水层中取水
●开孔率可达52%以上
●集水流速低于1.0cm/秒,非常缓慢

渗渠环形骨架过滤器

取水埋管主要应用于河床,河道,伏流水及自由地下水的取水。

实现大量取水的渗渠

●取水量10,000~200,000m3/日
●取水损失小,水位下降少,效率高且稳定
●集水面积非常大
●开孔率可达50%以上
●集水流速为 1.0cm/sec以下,非常缓慢
●与钢筋混凝土材质相比重量轻,施工容易。

表流水取水

高性能的那贺过滤器、
可适用于多种用途和施工场地的地表取水

那贺过滤器以多种不同的取水口形状,应用于给排水、农业用水和融雪用水等领域。

  • 全部
  • 地表取水用
  • 堤坝取水用
  • 小水力地表取水用
  • 地表取水用
    取水过滤器

    detail

  • 堤坝取水用
    防护环式取水

    detail

  • 小水力地表取水用

    detail

  • 地表取水用

    取水过滤器

    安装浮标后,可作为水位变化较大的池塘和水库的取水口,汲取中层水。

  • 融雪用

    融雪用

    沈砂池仕切板

    沈砂池仕切板

    用于水路底部的取水板

    用于水路底部的取水板

    用于取水泵

    用于取水泵

  • 堤坝取水用

    防护环式取水

    “防护环式取水”是一种划时代的堤坝取水系统。它由堤坝和集水过滤器组成,利用高强度、高开孔率的环形骨架取水,并将多余的泥沙从排沙口排出。最适合用于山间的溪流取水。

  • 小水力地表取水用

    那贺过滤器进行法兰加工和螺旋加工后,可作为小水力发电取水过滤器使用。

高速海底渗透取水

地球上的水之中,97%是海水,淡水只占3%。今后世界性的水不足将成为人类的一大难题,因此通过海水淡水化来解决水不足备受关注。现在的海水淡水化的主流是采用膜过滤(RO 膜)的方法,最多只能提取50%的淡水。因此,海淡厂的规模正在不断变大,与此同时所需成本也在增加。
应用那贺核心技术的那贺过滤器,构筑革新的海水取水系统。这就是“ 高速海底渗透取水系统 HiSIS”。使用HiSIS的技术可以大幅度降低海淡厂的成本。



我们运用“那贺过滤器”这一核心技术开发了划时代的海水取水系统

●取水部分不会有海洋生物附着,故不需要使用去除海洋生物的化学药剂。
●一次性施工安装后,即可汲取清澈的海水。
●独特的清洗方法实现了取水速度高速化,并达到节省空间的效果。
●设备采用单元组合方式,可根据安装场地的实际情况,对取水设施进行设计。


地下水排水

使用明挖法建设带状地下构筑物时,如示意图所示,因挡土墙截断了地下水流,故上流会发生树木烂根和浮力增加等现象,下流则会出现水井枯竭和地基沉降等问题。


地下水被隔断后引发的问题

IWA-PIA世界大会

WORLD
AWARD

2012年,取水技术在IWA-PIA世界大会
上荣获优胜奖,东亚地区最佳奖。

2012 年在对取水量减少的水井再生修复计划中, “凭借高效率过滤器解决水不足”荣获世界荣誉奖(优胜奖)和东亚最佳奖。

2012年,取水技术在IWA-PIA世界大会<br />
上荣获优胜奖,东亚地区最佳奖。

技术研发与成就

TECHNOLOGY &
ACHIEVEMENTS

纳给实际成果

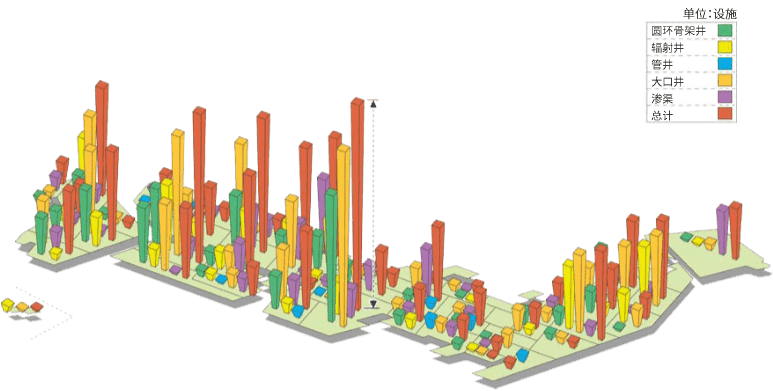

那贺集团的取水技术以大量的业绩支撑着日本的“水”。

在日本国内1,000 个以上的大口井、渗渠取水工程中被采用。凭借多年积累的取水技术,挑战地下水库集水井、海水取水、河流净化等水的世纪课题。通过取水+水处理的综合提议,向客户提供最佳解决方案。

纳给实际成果

  • 渗渠环形骨架过滤器

    F县

    用途: 工业用水

    竣工日期:2014年3月

  • 环形骨架井壁过滤器

    三重县 I市

    用途:自来水源

    竣工日期:2009年8月

  • 环形骨架放射状过滤器

    I县

    用途:漁業用水

    竣工日期:2012年12月

1980年开始面向全世界拓展取水事业,产品已销往37个国家。和地区。

  • 美国

    美国

  • UAE

    UAE

  • 印度尼西亚

    印度尼西亚

  • 中国

    中国

その他の納入実績

  • 美洲

    美国、哥伦比亚

  • 非洲

    阿尔及利亚、尼日利亚、利比亚、埃及、苏丹等

  • 中东

    沙特阿拉伯、阿联酋、科威特、伊朗、约旦、卡塔尔等

  • 亚洲

    中国、韩国、台湾、印度、越南、印度尼西亚、尼泊尔、菲律宾、泰国等
